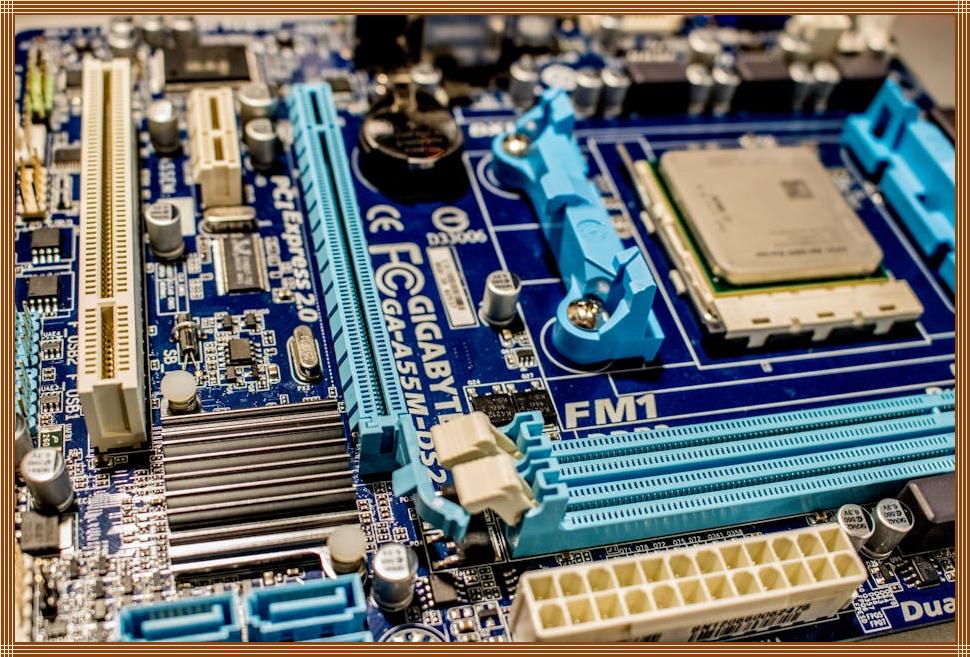

어쩌면 당신은 전기를 저장하는 마법 상자에 대해 들어본 적이 있을지도 모릅니다. 이 마법 상자는 바로 축전기입니다. 스마트폰, 노트북, 전기차 등 현대 사회의 필수품에 빠지지 않고 등장하는 축전기는 놀라운 기술의 집약체입니다. 전기를 효율적으로 저장하고 필요할 때 방출하는 이 작은 부품은 어떻게 작동하며, 우리 삶에 어떤 영향을 미치는지 궁금하지 않으신가요? 지금부터 축전기의 모든 것을 파헤쳐 보겠습니다.
🔍 핵심 요약
✅ 축전기는 전하를 저장하는 수동 소자이며, 전기에너지를 일시적으로 보관합니다.
✅ 축전기의 용량은 전하량과 전압의 관계를 통해 결정되며, 다양한 종류가 존재합니다.
✅ 축전기는 직류 회로에서 충전과 방전을 반복하며, 교류 회로에서 임피던스를 형성합니다.
✅ 축전기는 전원 공급 장치, 필터 회로, 에너지 저장 시스템 등 다양한 분야에서 활용됩니다.
✅ 축전기의 선택 시 용량, 전압, 주파수 특성, 온도 특성 등을 고려해야 합니다.
축전기란 무엇인가: 기본 원리 이해하기
축전기는 전기를 저장하는 능동적인 소자가 아닌 수동적인 소자입니다. 두 개의 도체판 사이에 절연체를 위치시켜 전하를 저장하는 원리로 작동합니다. 전압이 가해지면 한쪽 판에는 양전하가, 다른 쪽 판에는 음전하가 유도되어 전기를 저장하게 됩니다. 이러한 저장 능력은 축전기의 용량으로 표현되며, 패럿(F) 단위를 사용합니다.
축전기의 구조와 종류
축전기는 평행판 축전기, 원통형 축전기, 구형 축전기 등 다양한 형태로 제작됩니다. 각 형태는 용량 계산 방식이 다르지만, 기본 원리는 동일합니다. 절연체는 유전체라고 불리며, 유전체의 종류에 따라 축전기의 특성이 달라집니다. 종이, 세라믹, 필름, 전해질 등 다양한 유전체가 사용되며, 각각의 특성에 따라 사용 분야가 구분됩니다.
| 종류 | 유전체 | 특징 |
|---|---|---|
| 평행판 축전기 | 공기, 유전체 | 가장 기본적인 형태, 용량 계산 간단 |
| 세라믹 축전기 | 세라믹 | 소형화 가능, 고주파 특성 우수 |
| 필름 축전기 | 폴리에스터, 폴리프로필렌 | 내구성이 좋고 안정적인 성능 |
| 전해 축전기 | 전해질 | 높은 용량, 극성(+) 존재, 전원 회로에 주로 사용 |
축전기의 작동 원리: 충전과 방전
축전기는 전압이 가해지면 충전되고, 전압이 사라지면 방전됩니다. 충전 과정에서는 전원이 축전기에 전하를 공급하여 전압이 상승하고, 방전 과정에서는 축전기에 저장된 전하가 회로로 흘러나가 전압이 감소합니다. 충전과 방전 속도는 회로의 저항과 축전기의 용량에 따라 결정됩니다.
RC 회로의 이해
저항(R)과 축전기(C)로 구성된 RC 회로는 축전기의 충전 및 방전 특성을 이해하는 데 중요한 역할을 합니다. RC 회로에서 축전기는 지수 함수적으로 충전 및 방전되며, 시정수(τ = RC)는 충전 및 방전 속도를 결정하는 중요한 요소입니다. 시정수가 클수록 충전 및 방전 속도가 느려집니다.
축전기의 용량과 전압: 중요한 스펙
축전기의 용량은 전하를 저장할 수 있는 능력을 나타내는 중요한 지표입니다. 용량이 클수록 더 많은 전하를 저장할 수 있으며, 전압은 축전기에 가해질 수 있는 최대 전압을 의미합니다. 축전기를 선택할 때는 사용하려는 회로의 전압 조건을 고려하여 정격 전압 이상의 축전기를 선택해야 합니다.
용량 계산 방법
평행판 축전기의 용량은 다음과 같은 공식으로 계산됩니다. C = ε * (A / d) 여기서 C는 용량, ε는 유전율, A는 판의 면적, d는 판 사이의 거리입니다. 유전율이 높을수록, 판의 면적이 넓을수록, 판 사이의 거리가 좁을수록 용량이 커집니다.
축전기의 활용 분야: 우리 생활 속의 축전기
축전기는 다양한 분야에서 활용됩니다. 전원 공급 장치에서는 전압을 안정화하고, 노이즈를 제거하는 역할을 합니다. 필터 회로에서는 특정 주파수의 신호를 걸러내고, 에너지 저장 시스템에서는 전기에너지를 저장하여 필요할 때 공급합니다.
전원 공급 장치
축전기는 전원 공급 장치에서 직류 전압을 안정화하고, 과도한 전류를 흡수하여 회로를 보호하는 데 사용됩니다. 또한, 전압 강하를 방지하여 안정적인 전원 공급을 가능하게 합니다.
필터 회로
축전기는 필터 회로에서 불필요한 주파수의 신호를 걸러내는 데 사용됩니다. 저주파 통과 필터, 고주파 통과 필터 등 다양한 필터 회로에 적용되어 신호의 품질을 향상시킵니다.
축전기 선택 가이드: 적절한 축전기 고르기
축전기를 선택할 때는 사용 목적, 전압, 용량, 주파수 특성, 온도 특성 등을 고려해야 합니다. 회로의 요구 사항에 맞는 축전기를 선택해야 하며, 오작동을 방지하기 위해 정격 전압 및 온도 범위를 준수해야 합니다.
